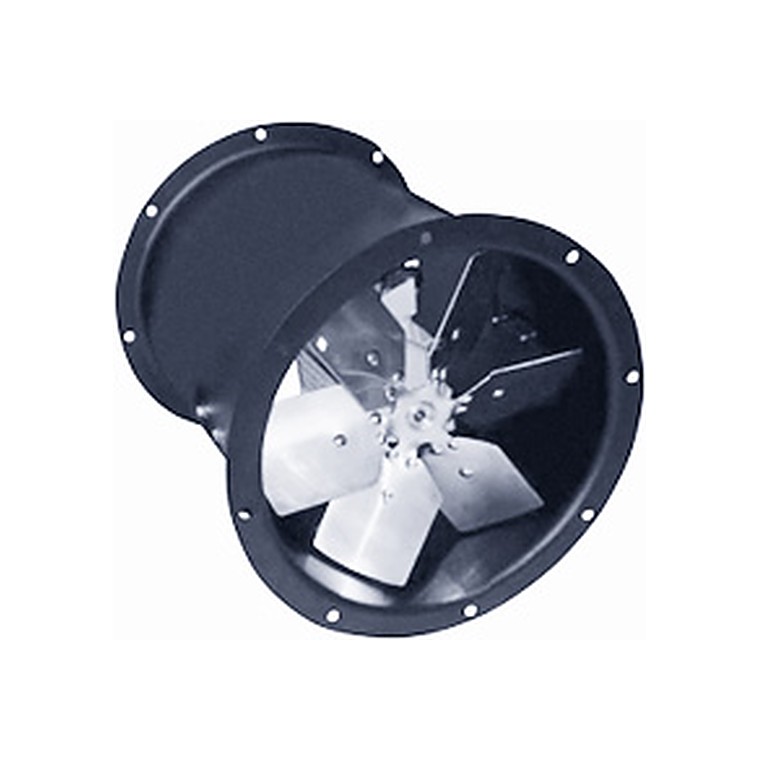

Осевые вентиляторы ECR

Осевые вентиляторы ECR

Осевые вентиляторы ЕCR предназначен для установки в воздуховодах и каналах круглого сечения. Осевые вентиляторы ЕCR оснащены энергоэффективным асинхронным двигателем и крыльчаткой. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет. Вентиляторы ЕCR предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 55.

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Регуляторы скорости, модули управления, кронштейн, гибкие вставки, присоединительный фланец, инерционные и защитные решётки и т.д.

Технические характеристики

Модель	Напряже- ние, В\Гц	Потреб. мощн., Вт	Ток, A	Частота вращ., об\мин	Уровень шума, дБ(А)*	Вес, кг	Схема эл. подкл.
ECR 254 M4	230/50	160	0,90	1380	30	9,2	13
ECR 304 M4	230/50	290	1,30	1400	32	11,3	13
ECR 354 M4	230/50	290	1,30	1400	34	13,2	13
ECR 404 M4	230/50	320	1,60	1400	39	14,8	13
ECR 454 T4	400/50	550	1,17	1420	43	24,6	8
ECR 504 T4	400/50	770	1,61	1420	43	30,9	8

* Уровень звукового давления на расстоянии 2 м в помещении с эквивалентной площадью звукопоглощения 30 м², дБ(А). Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
