Воздушный клапан КАНАЛ-ГЕРМИК-П (Н-общепромышленное исполнение)

Воздушный клапан КАНАЛ-ГЕРМИК-П в общепромышленном исполнении Н — плотный запорный клапан для канальных систем серии КАНАЛ. Применяется там, где важно ограничить переток воздуха через закрытый участок.

Технические характеристики

Конструкция

Клапан выполнен в коробчатом корпусе из оцинкованной стали с фланцами по типоразмерному ряду серии. Лопатки изготовлены из усиленного профиля и связаны рычажно-тяговой кинематикой, которая жёстче и проще в управлении, чем шестерёнчатые механизмы.

Плотность закрытия обеспечивают уплотнения по торцам лопаток и упругий уплотнитель в зоне их взаимного примыкания. Привод крепится снаружи корпуса и не находится в потоке; исполнение Н рассчитано на обычные условия эксплуатации без агрессивных сред.

Принцип работы

Поворот лопаток от привода меняет живое сечение канала от полного открытия до плотного перекрытия. В закрытом положении уплотнения ограничивают переток при перепаде давления, что позволяет использовать клапан как отсекающий орган приточной или вытяжной ветви.

Исполнения и обозначения

Как подобрать

• По сечению канала и присоединительным размерам
• По требуемой плотности закрытия и допустимому перетоку
• По рабочему давлению на участке сети
• По типу привода: ручной или электромеханический
• По условиям среды — при агрессивной атмосфере выбирают коррозионностойкое исполнение

Монтаж и обслуживание

• Установка во фланцевый разрыв канала с плоскостной подготовкой присоединяемых участков
• Монтаж без перекоса корпуса, иначе нарушается прилегание лопаток
• Обеспечение доступа к приводу и рычажному механизму
• Проверка плотности закрытия и полного хода лопаток при пусконаладке
• Периодическая очистка лопаток и уплотнений, контроль состояния тяг

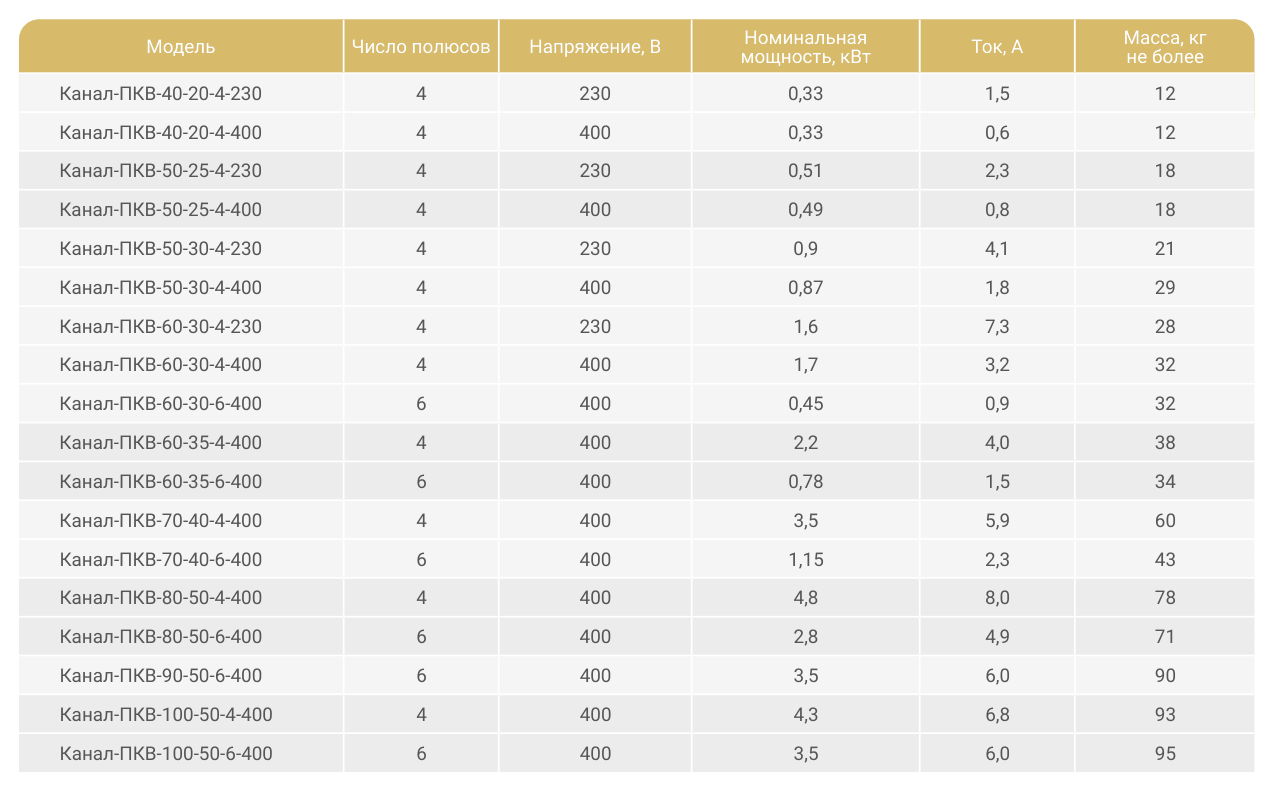

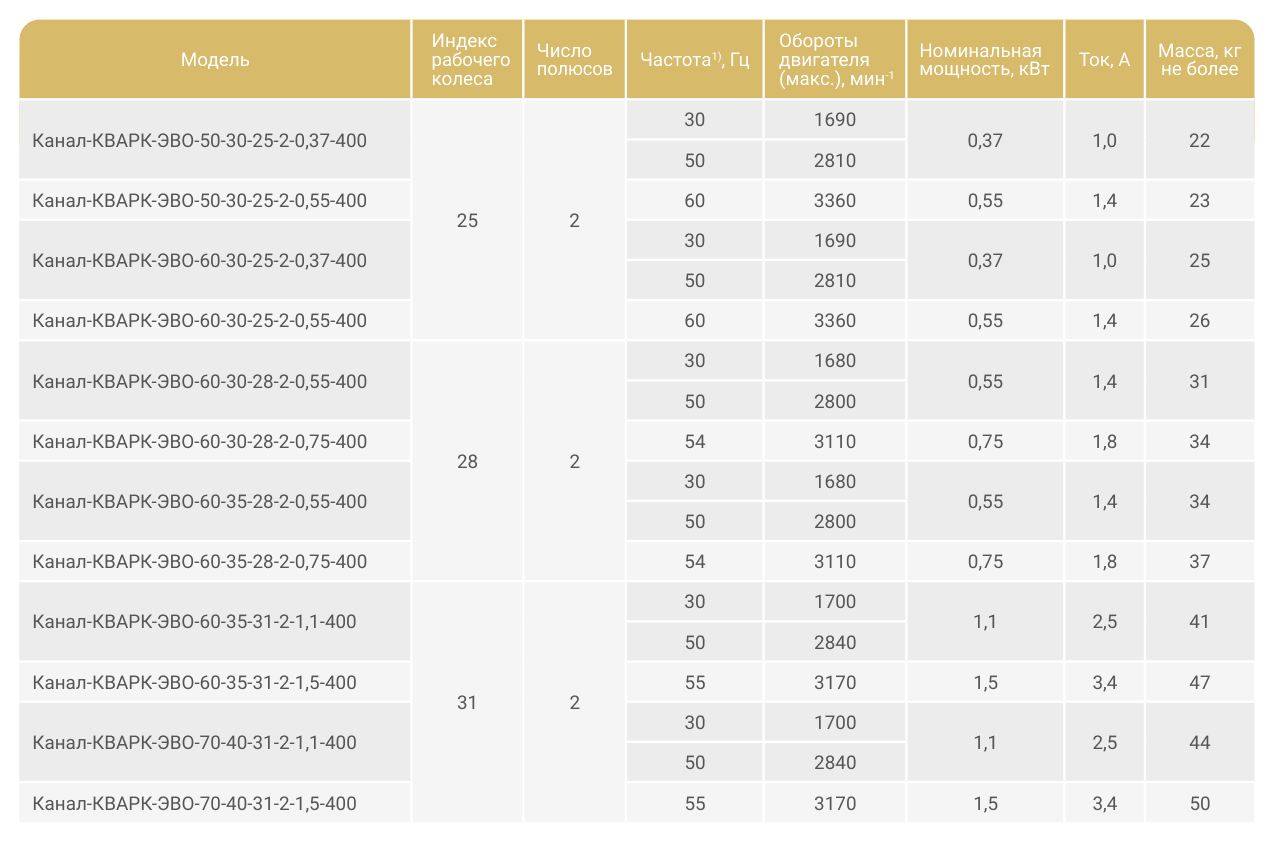

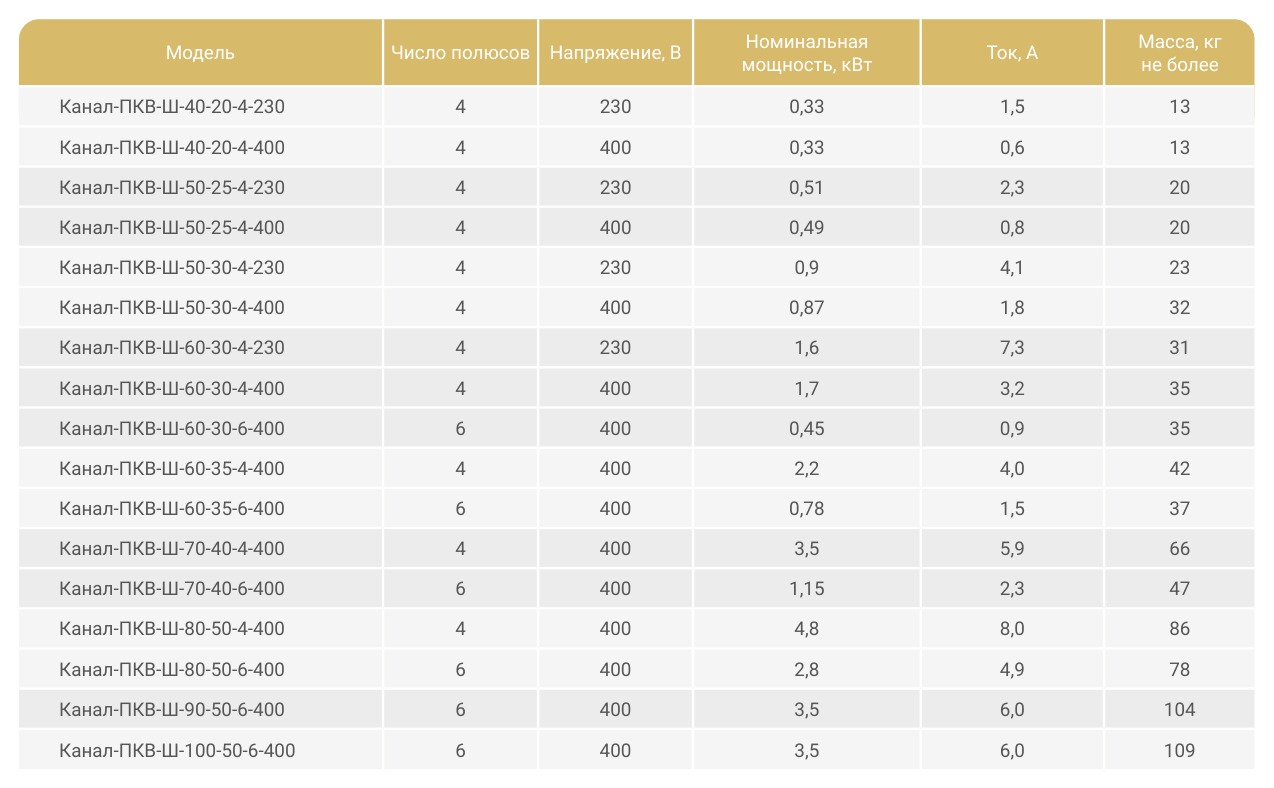

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
