Вентилятор канальный прямоугольный с ЕС-двигателем КАНАЛ-ЕС (-RC)

Вентилятор канальный прямоугольный КАНАЛ-ЕС (-RC) с электронно-коммутируемым двигателем. Встраивается в прямоугольный воздуховод и работает в системах с переменным расходом воздуха.

Технические характеристики

Конструкция

Вентилятор выполнен в прямоугольном корпусе с фланцами по типоразмерному ряду серии КАНАЛ. Внутри установлено рабочее колесо и электронно-коммутируемый двигатель со встроенной электроникой управления, что позволяет обойтись без внешнего частотного преобразователя.

Компоновка рассчитана на встраивание в линию вместе с другими элементами серии — переходниками, адаптерами, гибкими вставками, решётками, узлами отвода конденсата и элементами автоматики. Съёмная панель обеспечивает доступ к колесу и клеммному отсеку.

Принцип работы

Скорость вращения EC-двигателя задаётся управляющим сигналом, поэтому производительность плавно меняется в широком диапазоне без ступеней и пусковых бросков. При частичной нагрузке потребление энергии снижается непропорционально расходу, что даёт экономию в системах с переменным режимом работы.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и давлению в расчётной точке сети
• По диапазону регулирования и характеру суточного графика нагрузки
• По типу управляющего сигнала и способу интеграции в автоматику
• По сечению воздуховода и присоединительным размерам
• По условиям размещения и требованиям к шуму

Монтаж и обслуживание

• Врезка во фланцевый разрыв воздуховода через гибкие вставки
• Установка на раму или подвесы с виброизоляцией
• Прокладка сигнальной линии управления отдельно от силовых цепей
• Проверка диапазона регулирования и уставок при пусконаладке
• Периодическая очистка колеса и контроль вентиляции электронного блока

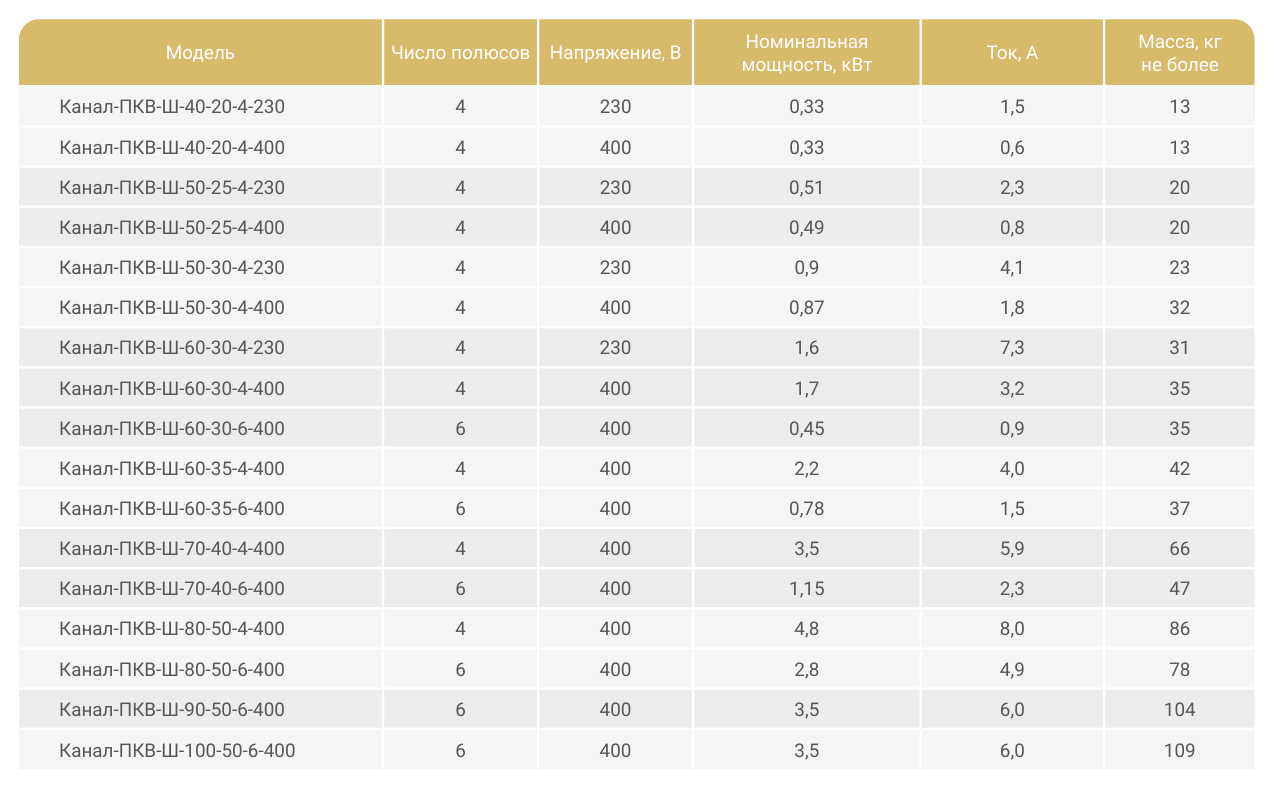

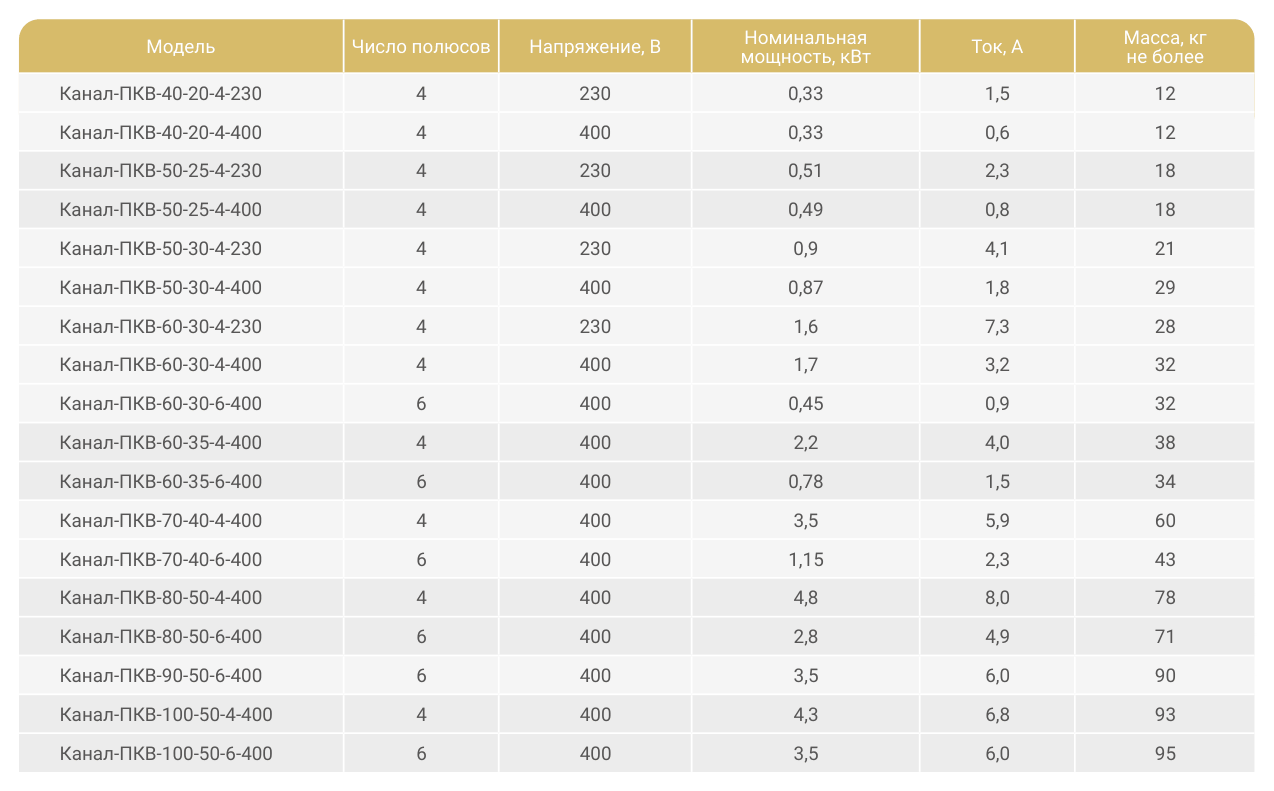

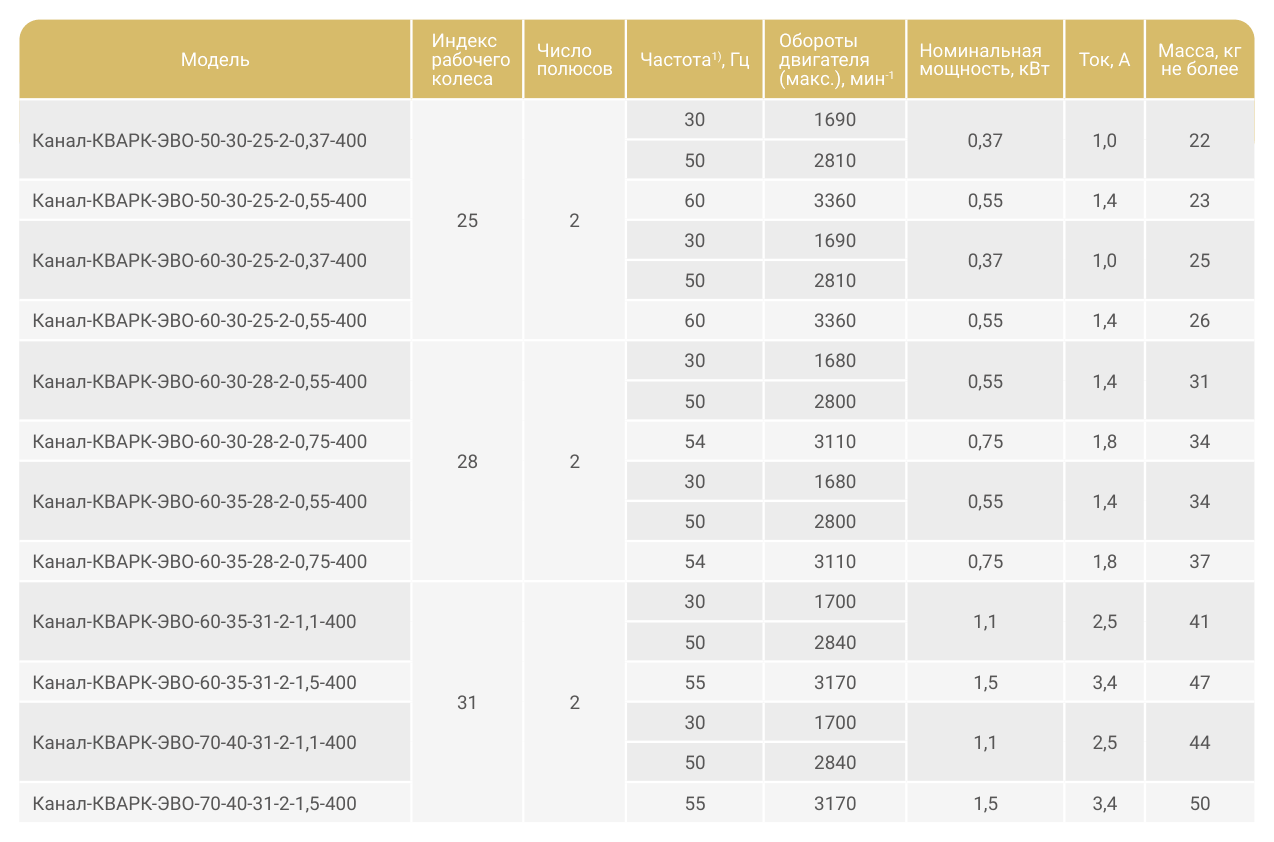

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
