Водяной канальный воздухоохладитель КАНАЛ-ВКО

Водяной канальный воздухоохладитель КАНАЛ-ВКО — теплообменный элемент канальной системы серии КАНАЛ. Охлаждает приточный воздух холодной водой или водно-гликолевым раствором от чиллера или другого источника холода.

Технические характеристики

Конструкция

Охладитель выполнен в виде секции с прямоугольным корпусом и фланцами по типоразмерному ряду серии. Внутри установлен трубчато-рёберный теплообменник с коллекторами и патрубками, выведенными на боковую панель, что упрощает обвязку по месту.

В нижней части секции предусмотрен поддон для сбора конденсата с патрубком отвода. При необходимости за теплообменником устанавливается каплеуловитель, ограничивающий унос влаги в воздуховод при повышенных скоростях в живом сечении.

Принцип работы

Через трубки теплообменника циркулирует холодный теплоноситель, а воздух проходит через оребрение и отдаёт тепло. При охлаждении ниже точки росы часть влаги конденсируется на оребрении, стекает в поддон и отводится в дренаж, поэтому воздух покидает секцию не только более холодным, но и осушённым.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и требуемой холодопроизводительности
• По температурному графику теплоносителя и его типу — вода или гликолевый раствор
• По допустимой скорости в живом сечении с учётом уноса капель
• По сечению канала и присоединительным размерам
• По аэродинамическому сопротивлению секции в составе сети

Монтаж и обслуживание

• Установка секции в горизонтальном положении с уклоном поддона к дренажному патрубку
• Монтаж гидрозатвора на линии отвода конденсата с учётом разрежения или напора в канале
• Обвязка теплообменника с запорной и регулирующей арматурой и воздухоотводчиками
• Удаление воздуха из контура при заполнении и проверка на протечки
• Периодическая очистка оребрения и промывка поддона и дренажной линии

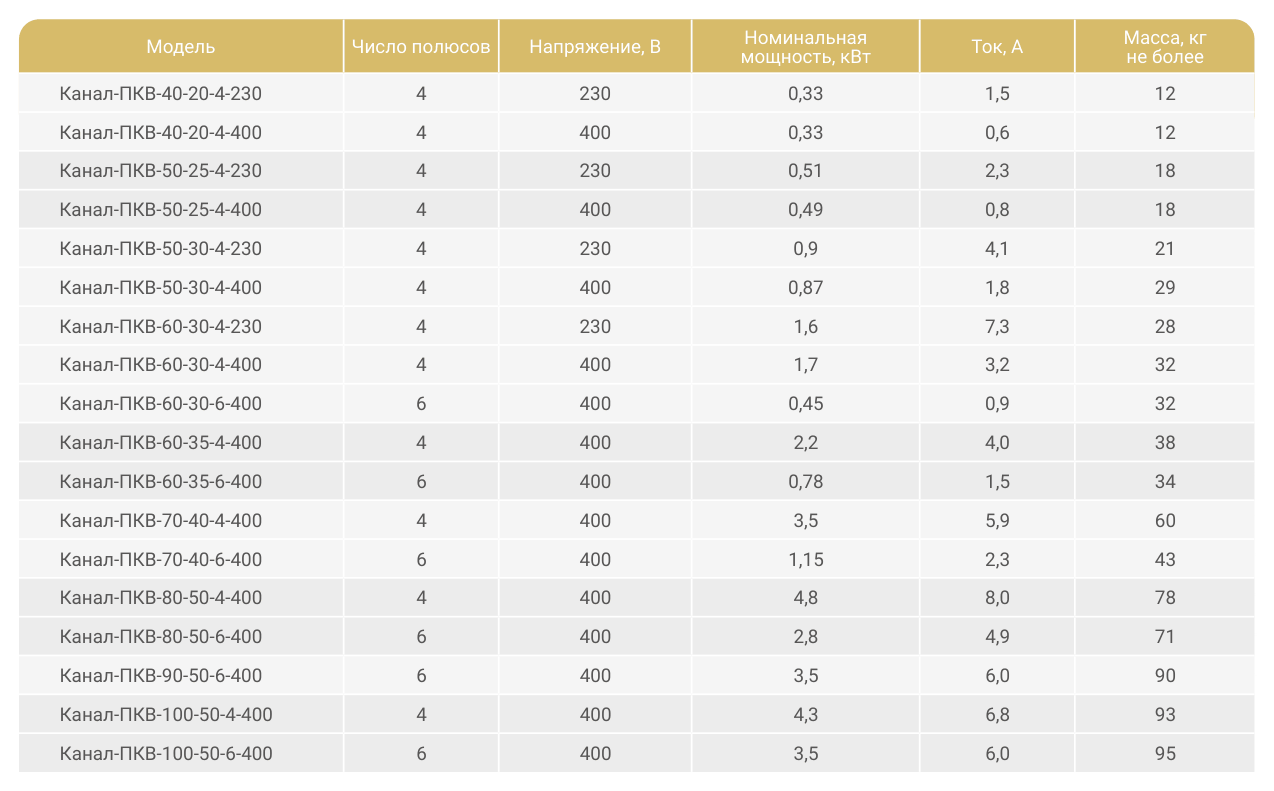

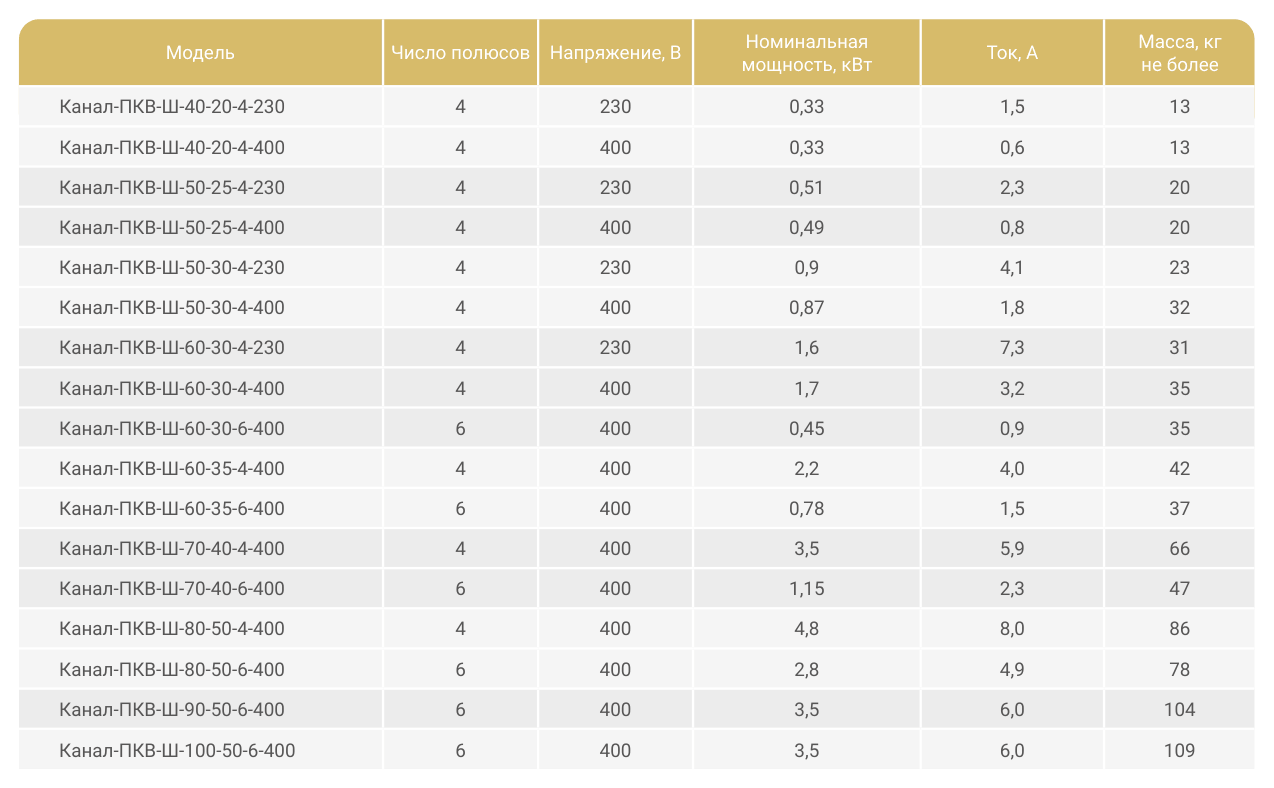

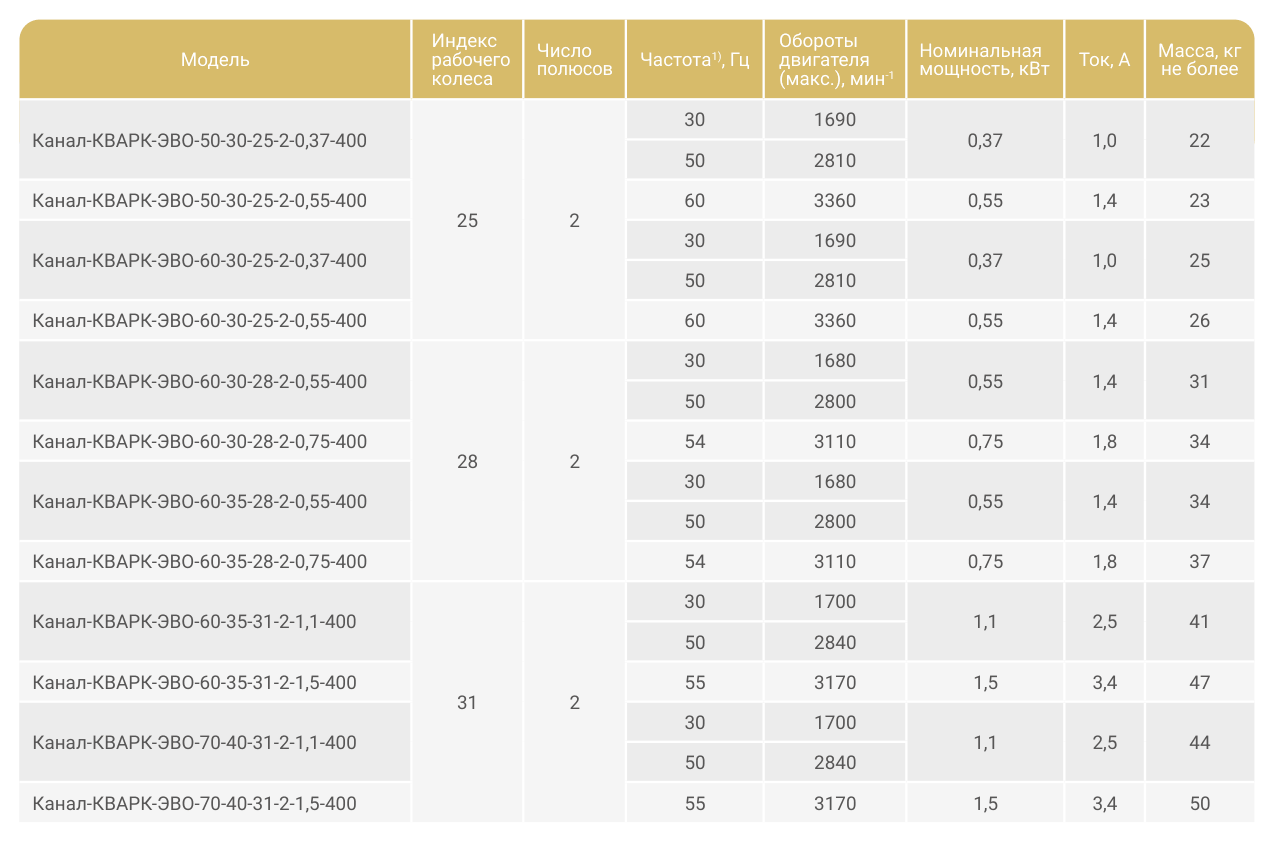

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
