Решётка канальная нерегулируемая КАНАЛ-РКО(РКА)

Решётка канальная нерегулируемая КАНАЛ-РКО(РКА) — концевой элемент канальной системы серии КАНАЛ для раздачи и забора воздуха. Выпускается в двух материальных исполнениях: РКО — оцинкованная сталь, РКА — алюминий.

Технические характеристики

Конструкция

Решётка собрана из рамки и набора неподвижных наклонных жалюзи, задающих постоянное направление струи. Шаг и угол установки жалюзи заданы на заводе, поэтому геометрия потока не меняется при эксплуатации и не требует настройки.

Исполнение РКО изготавливают из оцинкованной стали, РКА — из алюминиевого профиля; по запросу поверхность окрашивают порошковым составом. Монтажная рамка рассчитана на установку в торец воздуховода или в проём по типоразмерному ряду серии КАНАЛ.

Принцип работы

Решётка формирует приточную струю или организует забор воздуха на конце канала. Постоянный угол жалюзи задаёт направление раздачи и дальнобойность струи, а живое сечение решётки определяет скорость выхода воздуха и уровень шума — их согласуют с расчётным расходом на данном участке.

Исполнения и обозначения

Как подобрать

• По расчётному расходу воздуха и допустимой скорости в живом сечении — от них зависит шум.
• По размеру проёма или сечению канала, в который встраивается рамка.
• По направлению раздачи: угол жалюзи выбирают под схему воздухораспределения помещения.
• По материалу: РКО для технических зон, РКА там, где важны вес и внешний вид.
• По требованиям к отделке — цвет и тип покрытия согласуют с интерьером.

Монтаж и обслуживание

• Решётку крепят к рамке или подготовленному проёму, выдерживая плоскость лицевой поверхности.
• Зазор между рамкой и строительной конструкцией герметизируют, иначе часть расхода уходит мимо решётки.
• Перед пусконаладкой проверяют, что участок канала перед решёткой прямой — завихрения искажают факел струи.
• Обслуживание сводится к периодической очистке жалюзи от пыли; подвижных узлов и смазки конструкция не имеет.
• Расход по решётке балансируют регулирующим элементом на канале, а не деформацией жалюзи.

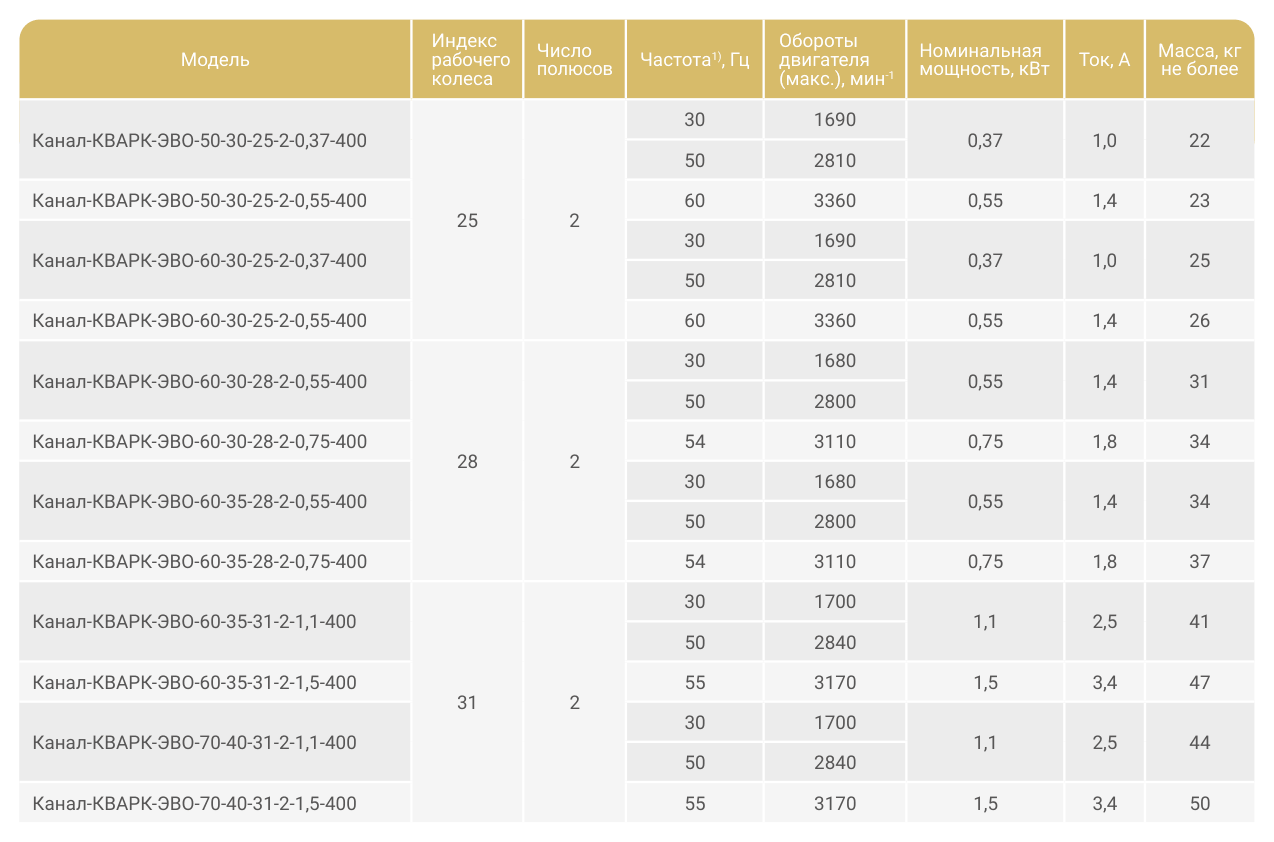

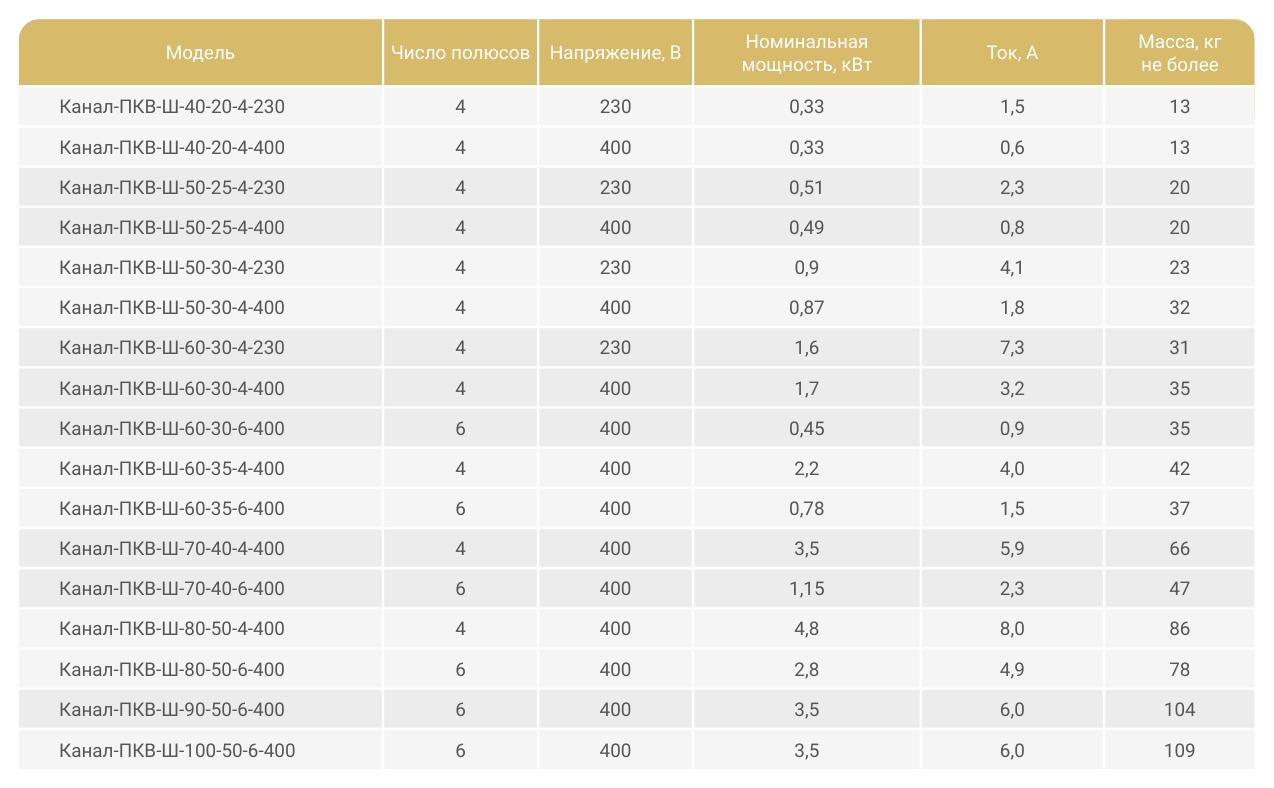

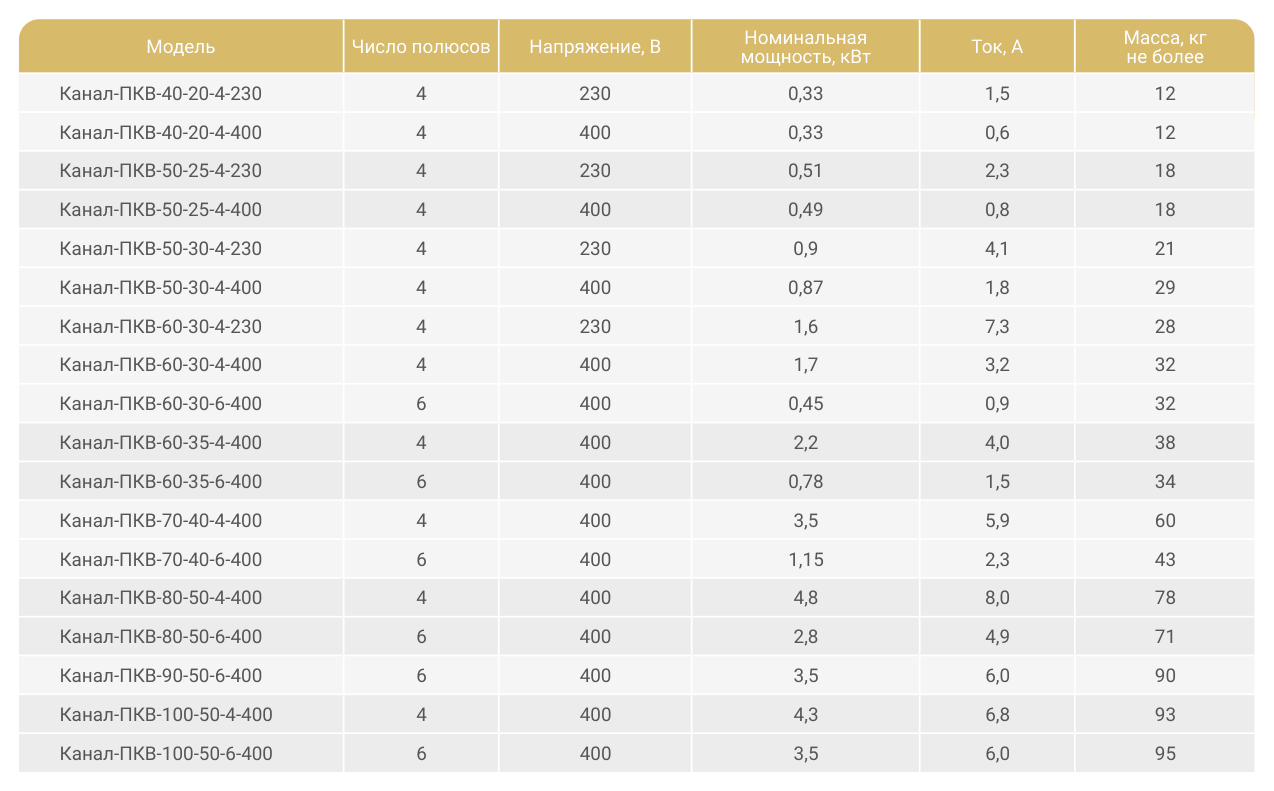

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
