Фреоновый канальный воздухоохладитель КАНАЛ-ФКО

Фреоновый канальный воздухоохладитель КАНАЛ-ФКО — секция непосредственного охлаждения в составе канальной системы серии КАНАЛ. Работает в паре с компрессорно-конденсаторным блоком и охлаждает приточный воздух.

Технические характеристики

Конструкция

Охладитель собран в прямоугольном корпусе с фланцами по типоразмерному ряду серии. Внутри установлен трубчато-рёберный испаритель с распределителем жидкого хладагента и патрубками для подключения фреоновых магистралей, выведенными на боковую панель.

Под теплообменником расположен поддон для сбора конденсата с патрубком отвода; при повышенных скоростях в живом сечении секция дополняется каплеуловителем. Компоновка позволяет встроить охладитель в линию вместе с другими элементами серии — переходниками, клапанами, вентиляторами и решётками.

Принцип работы

Хладагент, поступающий от компрессорно-конденсаторного блока, кипит в трубках испарителя и отбирает тепло у проходящего воздуха. Температура поверхности оребрения обычно ниже точки росы, поэтому влага конденсируется, собирается в поддоне и отводится в дренаж, а воздух охлаждается и осушается.

Исполнения и обозначения

Как подобрать

• По расходу воздуха и требуемой холодопроизводительности
• По типу хладагента и совместимости с компрессорно-конденсаторным блоком
• По допустимой скорости в живом сечении с учётом уноса капель
• По сечению канала и присоединительным размерам
• По длине и конфигурации фреоновой трассы до внешнего блока

Монтаж и обслуживание

• Установка секции с уклоном поддона к дренажному патрубку
• Монтаж гидрозатвора на линии отвода конденсата
• Прокладка фреоновых магистралей с соблюдением диаметров, уклонов и перепада высот
• Вакуумирование контура и проверка герметичности перед заправкой
• Периодическая очистка оребрения, промывка поддона и контроль работы автоматики

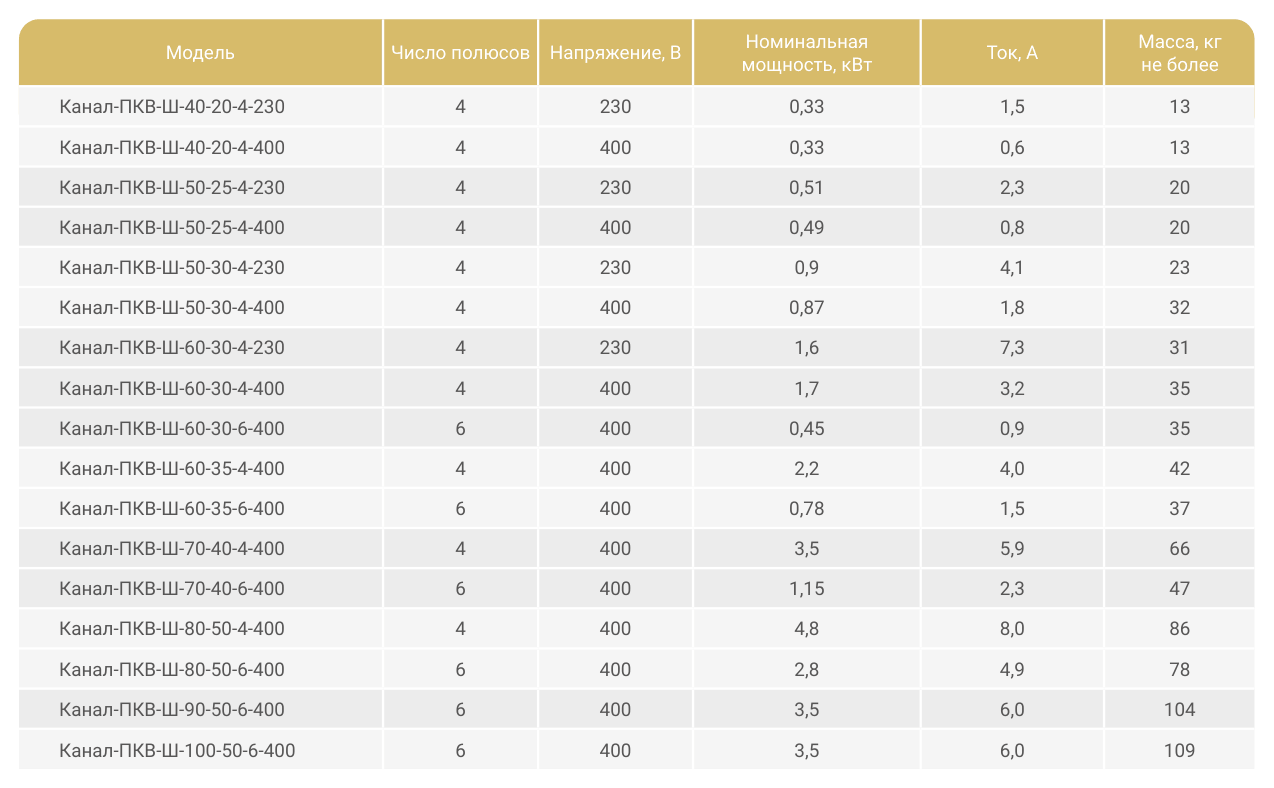

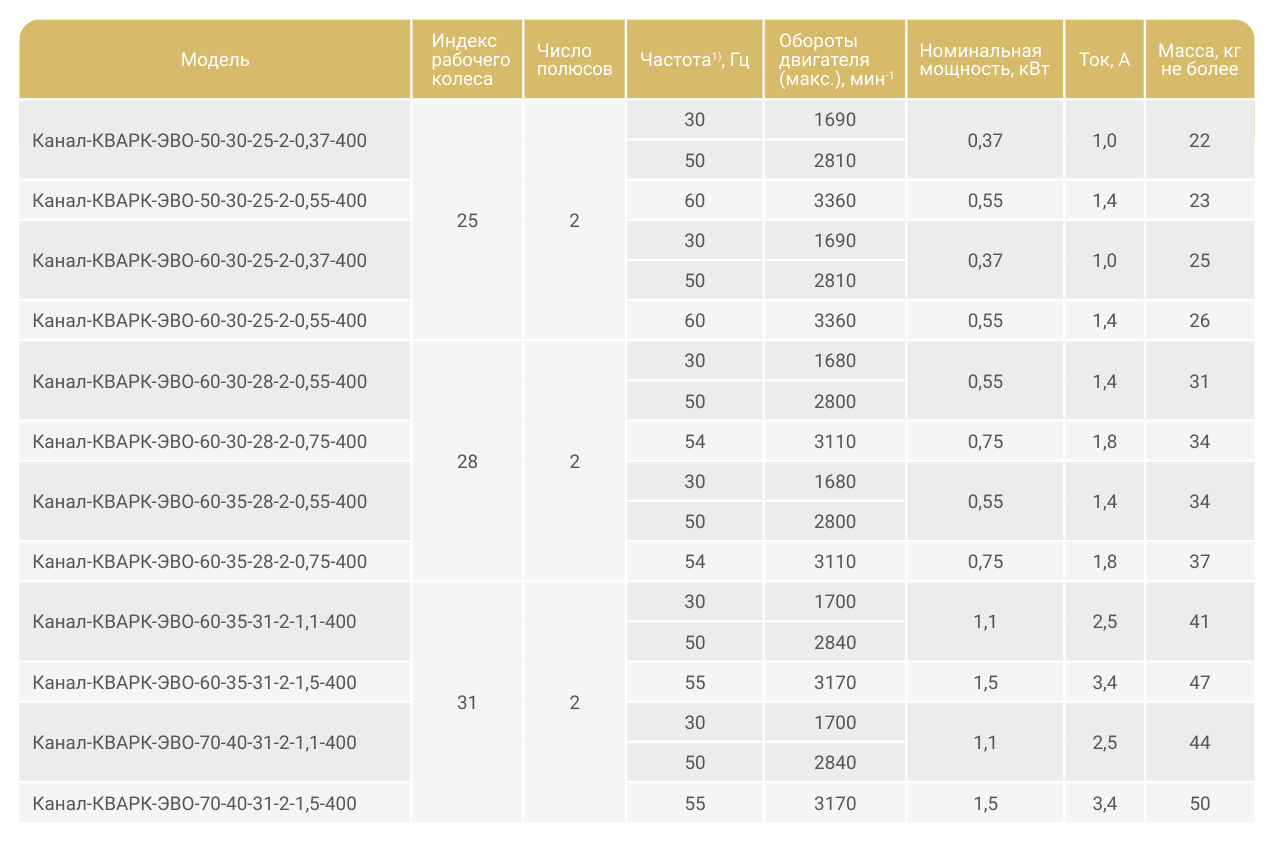

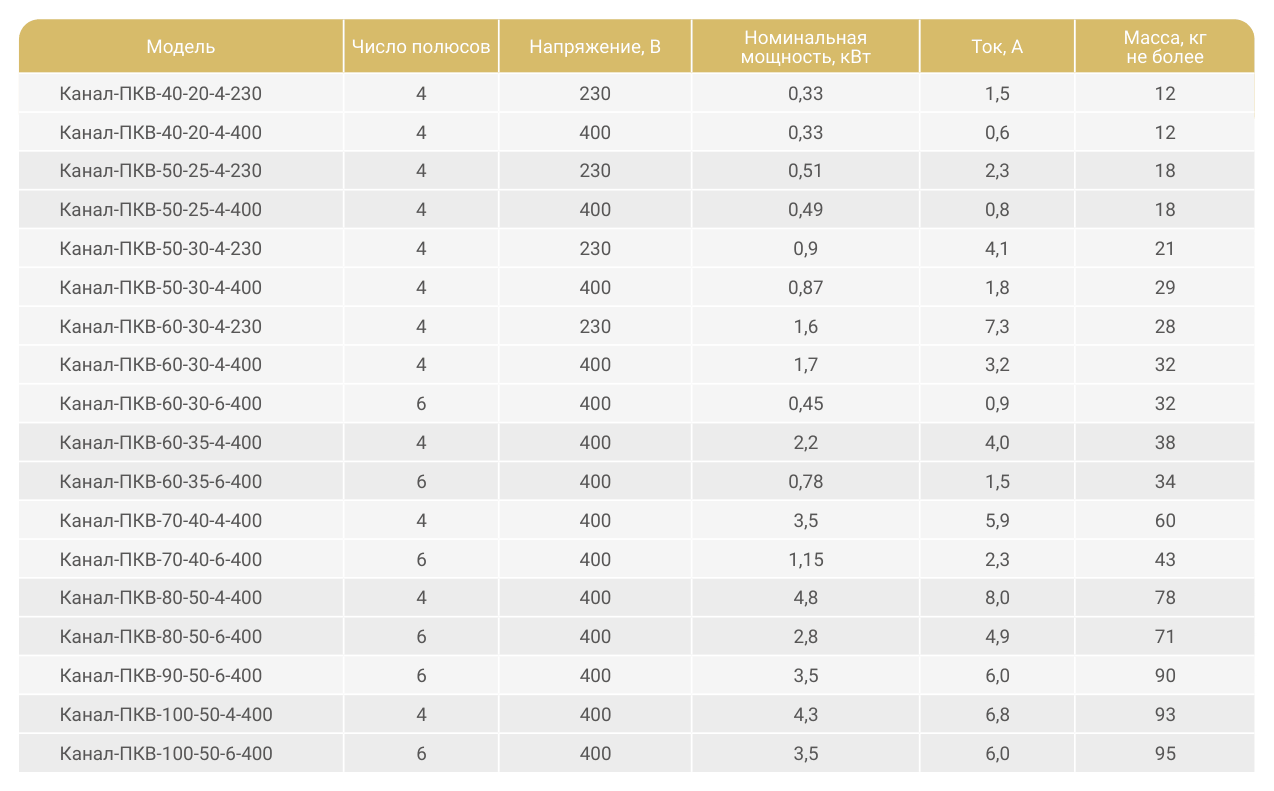

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
