Унифицированный канальный воздушный клапан КАНАЛ-РЕГУЛЯР
⚙️ Подбор и заказ
Характеристики
Описание
Унифицированный канальный воздушный клапан КАНАЛ-РЕГУЛЯР — запорно-регулирующий элемент канальной системы серии КАНАЛ. Перекрывает и дросселирует поток воздуха в приточных и вытяжных линиях.
Технические характеристики
Конструкция
Клапан выполнен в коробчатом корпусе из листовой стали с фланцами, унифицированными по типоразмерному ряду серии. Внутри установлены поворотные лопатки, связанные системой рычагов и тяг; ось привода выведена на боковую стенку корпуса.
Привод крепится снаружи на кронштейне и может быть ручным или электромеханическим. Материал корпуса и лопаток выбирается по среде: оцинкованная сталь для обычных условий, коррозионностойкое исполнение — для влажных и агрессивных сред.
Принцип работы
Поворот лопаток изменяет живое сечение канала. В открытом положении клапан пропускает расчётный расход с минимальным сопротивлением, в промежуточных — дросселирует поток при балансировке ветвей сети, в закрытом — отсекает участок, в том числе для защиты водяного нагревателя от промерзания при остановленной установке.
Исполнения и обозначения
Выпускается в общепромышленном, коррозионностойком и взрывозащищённом исполнении. При заказе уточняются типоразмер, присоединительные размеры, тип привода и напряжение питания.
Как подобрать
- По сечению канала и присоединительным размерам
- По функции: балансировка расхода или полное отсечение участка
- По типу привода — ручной или электромеханический
- По требованиям к плотности закрытия
- По исполнению материала в зависимости от среды и температуры
Монтаж и обслуживание
- Монтаж во фланцевый разрыв канала без перекоса корпуса
- Ориентация привода в доступное для обслуживания положение
- Проверка полного хода лопаток до подачи напряжения на систему
- Согласование сигналов положения с автоматикой установки
- Периодическая очистка лопаток и контроль люфта в тягах

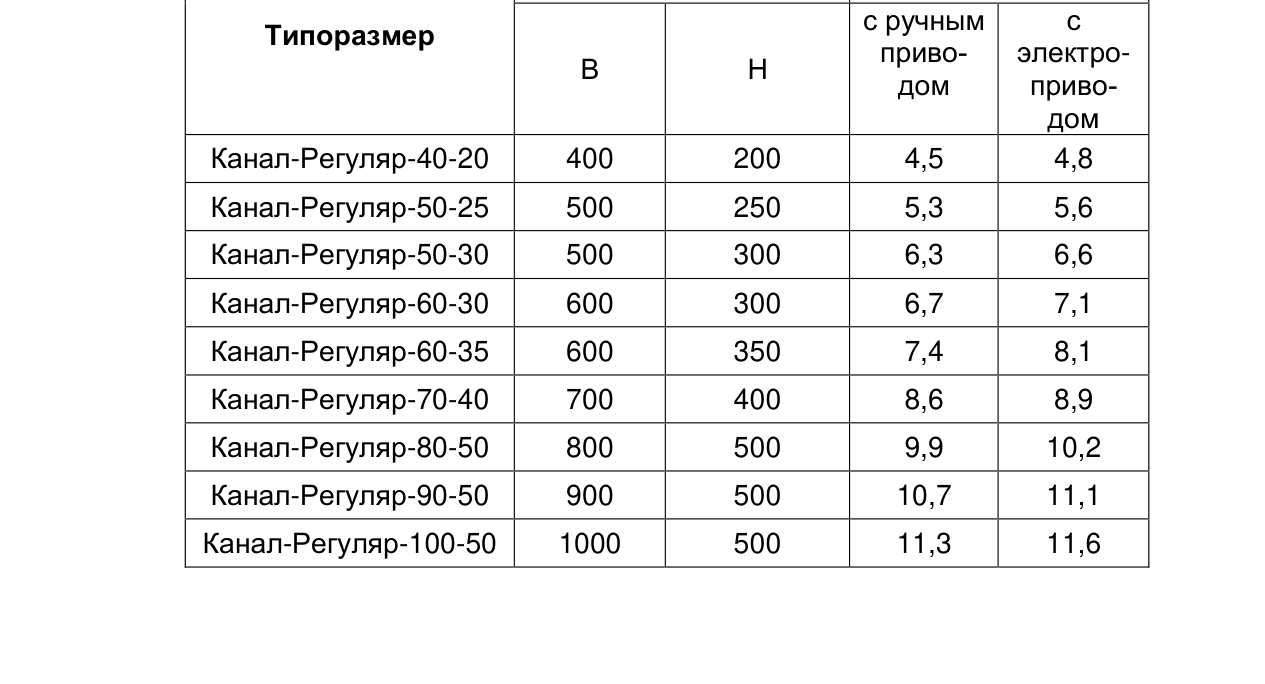

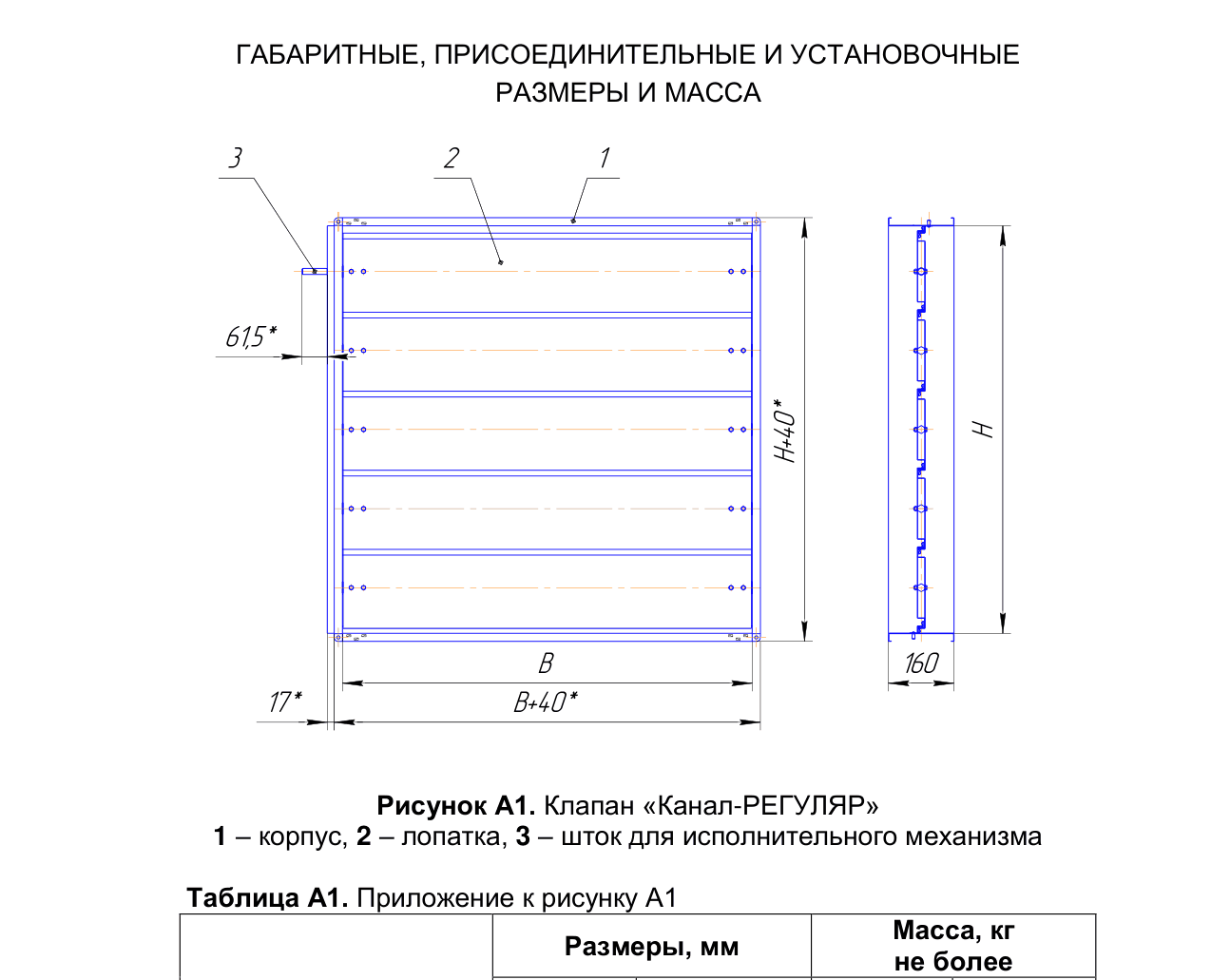

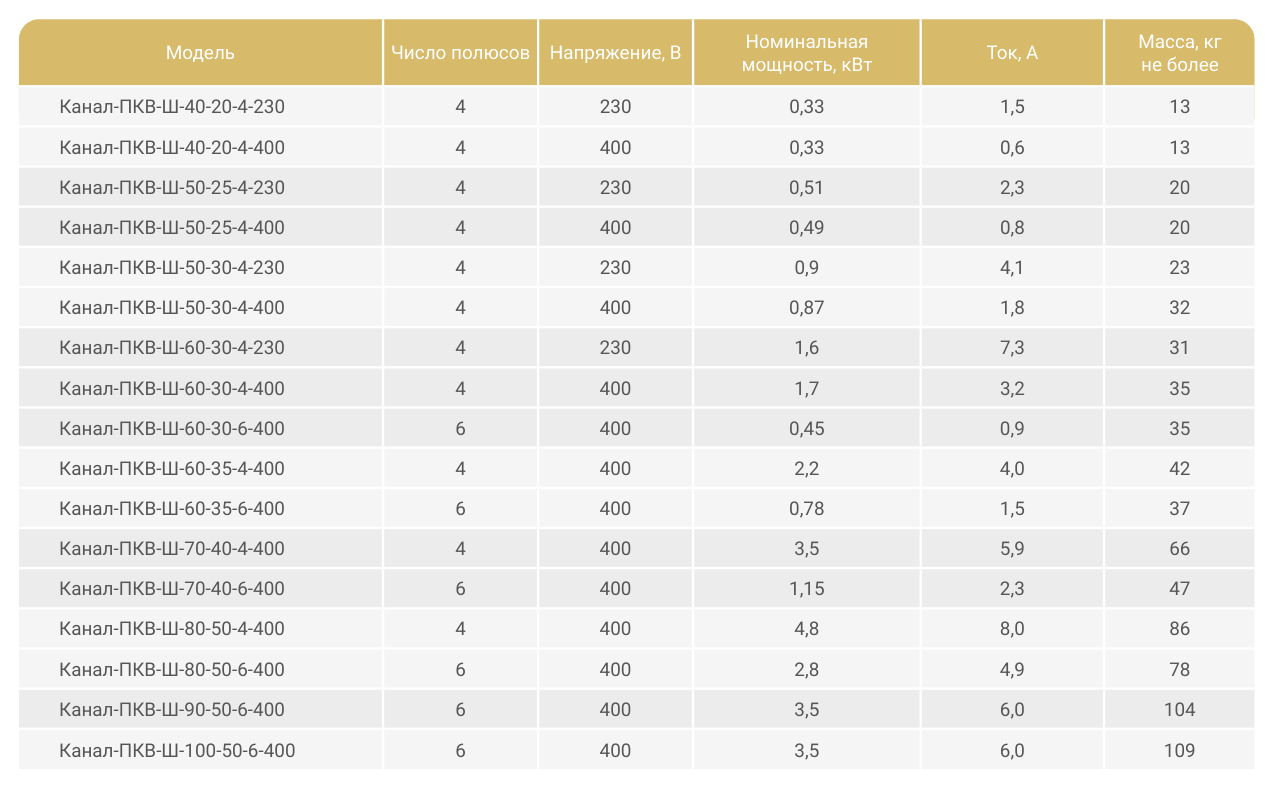

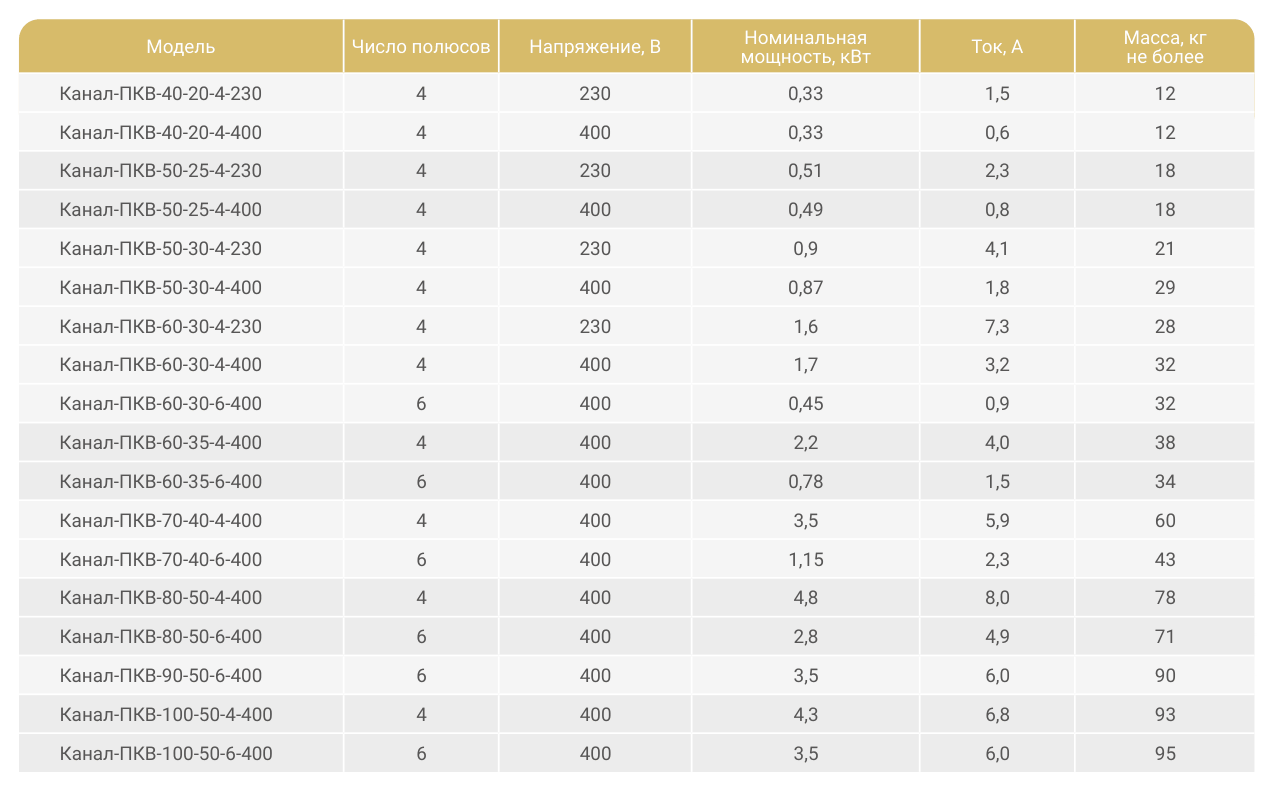

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
